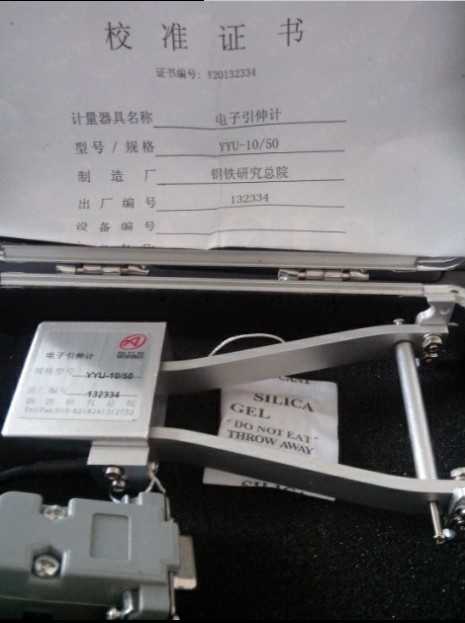

正品北鋼院引伸計 電子引伸計 高精度電子引伸計 引伸計刀片 包郵
發布時間：2019/2/27 14:17:23 閱讀次數：1043
下載資料
引伸計（extensometer) 是測量構件及其他物體兩點之間線變形的一種儀器，通常由傳感器、放大器和記錄器三部分組成。傳感器直接和被測構件接觸。構件上被測的兩點之間的距離kg2kg2為標距,標距的變化kg1kg2(伸長或縮短)為線變形。構件變形，傳感器隨著變形，并把這種變形轉換為機械、光、電、聲等信息，放大器將傳感器輸出的微小信號放大。記錄器（或讀數器）將放大后的信號直接顯示或自動記錄下來。
二、種類：
引伸計的種類很多，大致可分為機械式引伸計、光學引伸計和電磁式引伸計等。這些引伸計的靈敏度一般可達1微米。下面為幾種有代表性的引伸計。
折疊表式引伸計
標距范圍內的變形，可通過千分表頂桿傳至表內的齒輪放大系統進行放大，然后由表盤上的指針讀出（圖1[千分表原理圖]）,其靈敏度取決于千分表的靈敏度。
折疊杠桿式引伸計
這種引伸計利用復合杠桿放大，放大倍數約為1000。它的標距可以選取。這種引伸計可以固定在構件上以測量構件變形。它有較高的靈敏度和適應性
三、使用方法
1、對于引伸計，首先將定位銷插入定位孔內；
2、用兩個手指夾住引伸計上下端部，將上下刀口中點接觸試件(試件測量部位)，用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上；
3、對于引伸計：取下標距卡；取下定位銷；(切記：實驗前必須檢查，以免造成引伸計損壞)
4、在試驗機控制軟件〖實驗條件選擇〗界面，選擇變形測量方式：選擇曲線跟蹤方式是載荷－變形曲線；
5、引伸計信號顯示調零；
6、根據測量變形的大小選擇放大器衰減檔。一般塑料廠家力量選為1T以下,金屬廠家選10T.銅棒鋁管力量較大。
